Współczesna logistyka magazynowa nie wybacza błędów infrastrukturalnych. Codziennie dziesiątki zestawów TIR podjeżdżają pod dok przeładunkowy, a każdy manewr cofania to potencjalne uderzenie o masie kilkudziesięciu ton w elewację budynku. Pęknięte fundamenty, zniszczone bramy przemysłowe, wgniecione panele ścienne i kosztowne przestoje w dostawach – to realne konsekwencje braku odbojów na rampie rozładunkowej. W tym artykule pokazujemy, dlaczego odboje gumowe (amortyzatory) stanowią absolutną podstawę bezpieczeństwa każdego stanowiska przeładunkowego i jak dobrać je do specyfiki Twojego obiektu.
Dlaczego każda rampa rozładunkowa potrzebuje odbojów?
Mechanika uderzenia przy dokowaniu
Podczas manewru cofania naczepa tira zbliża się do elewacji z energią kinetyczną, która w przypadku niezahamowanego kontaktu potrafi z łatwością zgnieść stalowy panel bramy, wyważyć ościeżnicę lub spowodować rysy w konstrukcji żelbetowej. Zderzak rampowy to pierwszy i najważniejszy element układu bezpieczeństwa – działa jak bezpiecznik mechaniczny, pochłaniając i rozpraszając energię zanim ta dotrze do wrażliwych elementów budynku.
Konsekwencje braku amortyzacji
Brak odbojów oznacza w praktyce:
- Deformacje plastyczne ścian i słupów elewacji dokowej.
- Awarię mechanizmu bramy segmentowej lub rolowanej – wymiana to koszt rzędu kilkunastu–kilkudziesięciu tysięcy złotych.
- Uszkodzenia uszczelnień fartuchowych, przez które do wnętrza magazynu przedostaje się woda, kurz i zimne powietrze.
- Przestoje operacyjne – każda godzina unieruchomionego doku to potencjalnie kilka tysięcy złotych strat.
- Zagrożenie zdrowia i życia operatorów wózków widłowych pracujących w strefie dokowania.
Wskazówka Eksperta Nevro-Shop: Nawet najlepsza uszczelka fartuchowa nie ochroni budynku, jeżeli brakuje odbojów. To one przejmują energię uderzenia, a fartuch jedynie uszczelnia przestrzeń między naczepą a dokem. Inwestycja w odboje zwraca się zwykle w ciągu pierwszych kilku miesięcy eksploatacji – po jednym unikniętym uszkodzeniu bramy lub elewacji.
Materiały stosowane w produkcji odbojów – przegląd elastomerów
Wydajność i żywotność odboja zależą wprost od jego składu chemicznego. Poniżej prezentujemy najważniejsze grupy materiałowe stosowane w przemyśle rampowym.
EPDM – król odbojów zewnętrznych
Kauczuk etylenowo-propylenowo-dienowy (EPDM) to najwyższej klasy tworzywo elastomerowe do zastosowań zewnętrznych. Wytrzymuje temperatury robocze od −40°C do +120°C, jest odporny na promieniowanie UV, ozon i opady atmosferyczne. Wersje zbrojone kordem tekstylnym lub stalowym dodatkowo zwiększają odporność na ścinanie i naciski punktowe – to wybór numer jeden na rampy pracujące 24/7 przez cały rok.
SBR – ekonomiczny standard logistyki
Kauczuk butadienowo-styrenowy (SBR) to syntetyczny elastomer o wysokiej odporności na ścieranie mechaniczne i bardzo dobrych właściwościach amortyzujących. W porównaniu z EPDM wykazuje mniejszą odporność na długotrwałe działanie słońca, ale za to oferuje korzystniejszy stosunek ceny do wydajności. Sprawdza się świetnie w dokach wewnętrznych i półotwartych.
Kauczuk naturalny (NR) i mieszanki
Kauczuk naturalny wyróżnia się doskonałą sprężystością i niskim odkształceniem trwałym po ściskaniu – po każdym uderzeniu niemal idealnie wraca do pierwotnego kształtu. Jego słabością jest podatność na starzenie atmosferyczne, dlatego w odbojach zewnętrznych stosuje się go najczęściej w postaci mieszanek z polimerami syntetycznymi.
Polichlorek winylu (PVC) i tworzywa techniczne
Twarde listwy i zderzaki z PVC charakteryzują się wysoką estetyką oraz całkowitą odpornością na oleje i smary. Mają jednak niższą zdolność absorpcji uderzeń dynamicznych niż lita guma – stosuje się je raczej jako listwy ścienne i ochronę narożników, a nie jako pełne amortyzatory dokowe.
Porównanie materiałów – zestawienie techniczne
| Materiał | Zakres temperatur | Odporność UV/ozon | Odporność na ścieranie | Amortyzacja uderzeń | Orientacyjna cena | Główne zastosowanie |
|---|---|---|---|---|---|---|
| EPDM | −40°C do +120°C | bardzo wysoka | wysoka | bardzo dobra | wyższa | odboje zewnętrzne, praca całoroczna |
| SBR | −30°C do +80°C | średnia | bardzo wysoka | dobra | średnia | doki wewnętrzne i półotwarte |
| NR (kauczuk naturalny) | −30°C do +70°C | niska | wysoka | bardzo dobra | średnia | mieszanki, odboje hybrydowe |
| PVC / polimery techniczne | −20°C do +60°C | wysoka | średnia | niska–średnia | niska | listwy ścienne, narożniki |
Twardość Shore A – jak dobrać właściwy parametr?
Skala Shore A w praktyce dokowej
Twardość gumy mierzona w skali Shore A decyduje o zachowaniu odboja pod obciążeniem:
- 40–50° Sh A (miękkie) – dedykowane lekkim maszynom, meblom, ochronie ścian wewnętrznych.
- 60–70° Sh A (średnie) – standard logistyki ciężkiej. Łączą elastyczność z odpornością na zgniatanie pod naczepą TIR.
- 80–90° Sh A (twarde) – stosowane w budownictwie hydrotechnicznym i ochronie infrastruktury przed najcięższym sprzętem, gdzie amortyzacja ustępuje miejsca czystej ochronie przed ścieraniem.
Wskazówka Eksperta Nevro-Shop: Dla typowej floty pojazdów dostawczych o masie całkowitej do 40 ton optymalnym wyborem jest odbojnik o twardości 65–70° Sh A. Zbyt miękki odboj będzie się nadmiernie odkształcał i szybko zużyje, a zbyt twardy przeniesie zbyt dużo energii z powrotem na naczepę i elewację.
Kształty i wymiary odbojów rampowych
Na rynku dostępne są trzy podstawowe geometrie, z których każda sprawdza się w innym scenariuszu:

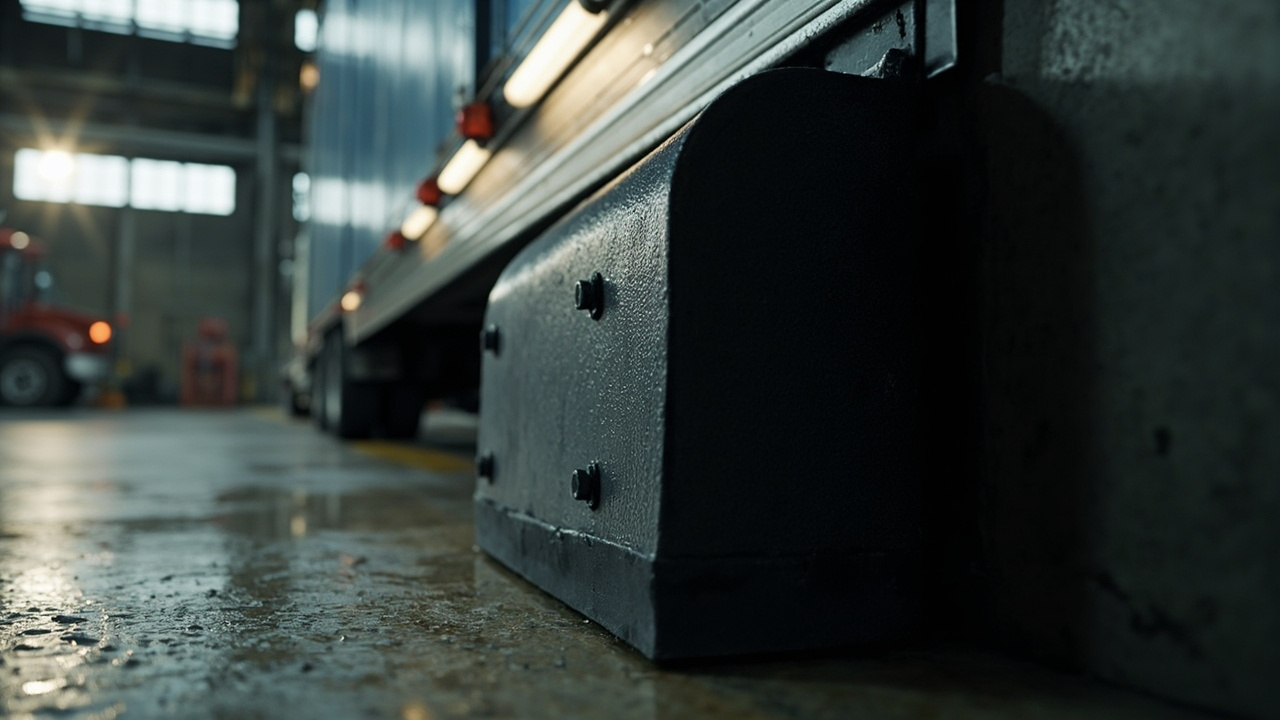

- Odboje prostokątne (blokowe) – klasyka doków, łatwy montaż na śrubach lub kotwach, duża powierzchnia kontaktu.
- Odboje cylindryczne (wałkowe) – doskonałe do wąskich ramp i stanowisk z ograniczoną przestrzenią, efektywnie rozpraszają uderzenie na całym obwodzie.
- Odboje hybrydowe (guma + stal) – rdzeń stalowy zwiększa nośność, a warstwa gumowa tłumi wibracje. To rozwiązanie dla najbardziej obciążonych doków obsługujących naczepy ponadgabarytowe.
Standardowe wysokości odbojów to 100, 200, 250, 300, 400 i 500 mm, a głębokości montażowe wahają się od 50 do 150 mm – dobór zależy od wysokości ramy tylnej naczepy oraz dopuszczalnego zbliżenia pojazdu do elewacji.
Montaż i konserwacja – o czym pamiętać?
Poprawna instalacja odbojów to połowa sukcesu. Kluczowe zasady:
- Kotwy mechaniczne (śruby M12–M16) lub kotwy wklejane – zależnie od materiału ściany (beton, cegła, stal).
- Rozstaw kotew – zgodny z zaleceniami producenta; zbyt duży rozstaw powoduje wyrywanie przy uderzeniu.
- Kontrola okresowa – co najmniej raz na kwartał sprawdzaj stan gumy, dokręcenie śrub i ewentualne pęknięcia materiału.
- Wymiana po zużyciu – odboj z widocznym spękaniem, trwałym odkształceniem lub ubytkiem większym niż 20% objętości powinien zostać natychmiast wymieniony.
Jak dobrać odboj do profilu działalności?
- Centra dystrybucji z dużym natężeniem dostaw (powyżej 30 TIR/dobę) – odboje EPDM zbrojone kordem, twardość 65–70° Sh A, wysokość 400–500 mm.
- Magazyny regionalne i hurtownie – odboje SBR, twardość 60–70° Sh A, wysokość 250–300 mm.
- Zakłady produkcyjne z dostawami materiałów sypkich (w tym rozładunek zbiorników IBC) – odboje hybrydowe guma–stal o zwiększonej odporności na punktowe naciski.
- Obiekty chłodnicze i mroźnie – odboje EPDM w wersji niskotemperaturowej, zachowujące elastyczność do −40°C.
Podsumowanie
Odboje gumowe (amortyzatory) to nie koszt, a inwestycja. Prawidłowo dobrany i zamontowany system amortyzacji chroni elewację, bramy i konstrukcję budynku, a jednocześnie minimalizuje ryzyko kosztownych przestojów. Wybór materiału (EPDM, SBR, NR, PVC), twardości w skali Shore A oraz geometrii odboja powinien wynikać z intensywności pracy doku, rodzaju obsługiwanego taboru oraz warunków atmosferycznych. W Nevro-Shop pomagamy dobrać kompletne rozwiązania z zakresu infrastruktury magazynowej – od odbojów i uszczelnień, przez zbiorniki IBC i węże ogrodowe, po zawory i osprzęt retencyjny. Skontaktuj się z nami, aby skompletować wyposażenie swojego obiektu w jednym miejscu.
